Skoda Citigo: Feux arrière

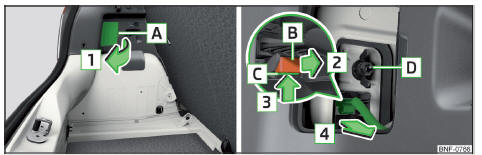

Fig. 147 Démontage des lampes / retrait de la fiche
Démontage des lampes
- Ouvrez le coffre.
- Rabattez le dossier de la banquette arrière vers l'avant " page 59, Dossiers des sièges arrière.
- Démontez la tablette du coffre
- Ouvrez le cache dans la zone A dans le sens de la flèche 1 " fig. 147.
- Insérez le tournevis sous le bord inférieur du verrouillage B " page 127, Outillage de bord et tirez le verrouillage au niveau de la fiche dans le sens de la flèche 2 .
- Appuyez sur l'enclenchement C dans le sens de la flèche 3 .
- Enlevez la douille dans le sens de la flèche 4 .
- Tenez fermement la lampe et dévissez l'écrou en plastique D .
- Retirez la lampe de la carrosserie avec précaution et déposez-la sur une surface propre et lisse.
Montage des lampes
- Remettez la douille de l'ampoule en place dans le feu arrière.
- Insérez le bloc optique arrière avec précaution dans l'ouverture de la carrosserie et tenez-le fermement.
- Vissez l'écrou en plastique D " fig. 147 et serrez-le.
- Insérez la douille dans le socle de la lampe et appuyez sur le verrouillage B dans le sens inverse de la flèche 2 .
- Refermez le cache dans le sens inverse de la flèche 1 .
- Replacez la tablette du coffre et fermez celui-ci.
Redressez le dossier de la banquette arrière.
ATTENTION
Lors du démontage et du remontage du feu arrière, veillez à ne pas endommager la peinture du véhicule ni le phare lui-même.
