Fiat 500: Feux de route
Pour remplacer l'ampoule, procéder comme suit :
- enlever le bouchon de protection en caoutchouc, décrit précédemment ;

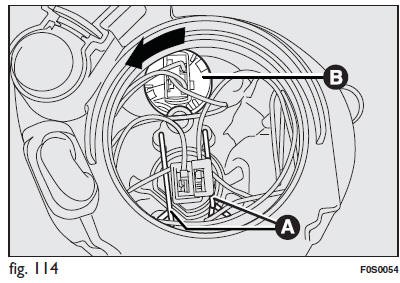

- Libérer les deux agrafes de maintien de l'ampoule A fig. 114;
- Extraire l'ampoule et la remplacer ;
- remonter la nouvelle ampoule, en faisant coïncider les profils de la partie métallique avec les rainures façonnées sur la parabole du phare, puis refermer les agrafes de retenue de l'ampoule ;
- Remettre le capuchon en caoutchouc.
Feux de croisement
Pour remplacer l'ampoule, procéder comme suit :
Enlever le bouchon de protection en caoutchouc,
décrit précédemment ;
appuyer sur le dispositif de blocage A fig. 11 ...
Feux de position/éclairage diurne
Pour remplacer l'ampoule, procéder comme suit :
enlever le bouchon de protection en caoutchouc,
décrit précédemment ;
tourner la douille B fig. 114 dans le sens inv ...
