Volkswagen up!: Remplacement des balais d'essuie-glace de la lunette arrière

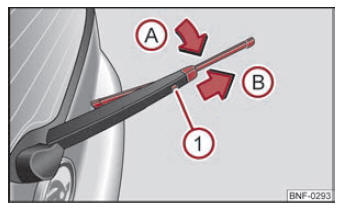

Fig. 31 Balai d'essuie-glace de la lunette arrière
Retirer le balai d'essuie-glace
- Soulevez le bras d'essuie-glace de la lunette arrière et renverser le balai d'essuie- glace légèrement en direction du bras d'essuie-glace, flèche A fig. 31.
- Tenez le bras d'essuie-glace d'une main au niveau de la partie supérieure.
- De l'autre main, déverrouillez le verrouillage 1 dans le sens de la flèche et retirez le balai d'essuie-glace dans le sens de la flèche B .
Fixer le balai d'essuie-glace
- Poussez le balai d'essuie-glace jusqu'à ce qu'il s'emboîte sur la butée.
- Contrôlez si le balai d'essuie-glace est bien fixé.
- Rabattez le bras d'essuie-glace sur la vitre.
Ici, les mêmes remarques que , Remplacement des balais d'essuie-glace du pare-brise sont valables.
Remplacement des balais d'essuie-glace du pare-brise
Fig. 30 Balai d'essuie-glace du pare-brise
Amenez les bras des essuie-glace dans la position d'entretien avant
d'échanger
les balais d'essuie-glace.
Position d'entretien pour le rempla ...
