Fiat 500: Groupes optiques arrière
Pour remplacer une ampoule, procéder comme suit :
- Ouvrir le hayon du coffre à bagages ;

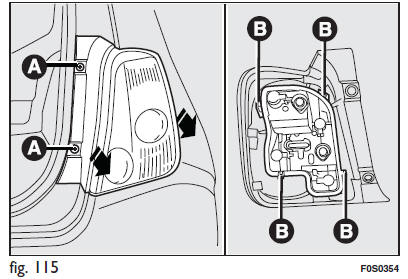

- Dévisser les deux vis de fixation A fig. 115 Et extraire axialement le groupe optique sans le tourner ;
- Extraire la douille de son siège en la libérant des ailettes de blocage B fig. 115;
- Extraire les ampoules en appuyant légèrement dessus tout en les tournant dans le sens inverse des aiguilles d'une montre.

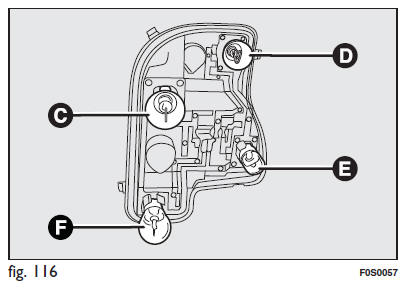

La disposition des ampoules est la suivante fig. 116:
- Clignotants
- Stop
- Position
- Marche ar (feu droit)/antibrouillard (feu gauche)
3Ème feu de stop
Pour remplacer une ampoule, procéder comme suit :

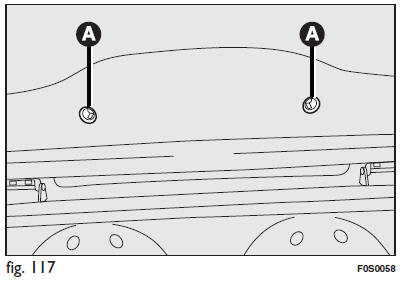

- enlever les deux capuchons de protection et dévisser les deux vis de fixation A fig. 117 ;
- extraire le groupe ;

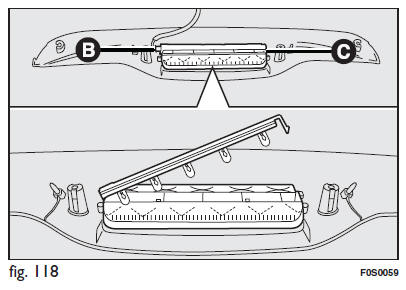

- débrancher le connecteur électrique B fig. 118;
- appuyer sur le dispositif de retenue C fig. 118 et ouvrir la douille ;
- extraire l'ampoule montée par pression et la remplacer ;
- refermer la douille et s'assurer que le cran de retenu est bien bloqué ;
- visser les deux vis de fixation et remonter les capuchons de protection.
Feux de position/éclairage diurne
Pour remplacer l'ampoule, procéder comme suit :
enlever le bouchon de protection en caoutchouc,
décrit précédemment ;
tourner la douille B fig. 114 dans le sens inv ...
Feux de plaque
Pour remplacer les ampoules, procéder comme suit :
intervenir sur le point indiqué par la flèche fig. 119 et
enlever le transparent A ;
remplacer l'ampoule en la dé ...
