Ford Ka: Remplacement d'une ampoule extérieure
Pour le type d'ampoule et sa puissance, voir les indications au paragraphe " Remplacement d'une ampoule ".
GROUPES OPTIQUES AVANT
Les groupes optiques avant contiennent les ampoules des feux de position, de croisement, de route et des clignotants.
La disposition des ampoules du groupe optique est indiquée :
- feux de position
- feux de croisement/de route (bi-lumière)
- indicateurs de direction
En intervenant depuis le compartiment moteur, enlever le bouchon en caoutchouc D- pour accéder aux ampoules des feux de position ; enlever le bouchon en caoutchouc E- pour accéder aux ampoules des feux de croisement et de route ; tourner la douille F- dans le sens contraire des aiguilles d'une montre pour accéder aux feux clignotants.
Sur certaines versions, pour remplacer les ampoules des groupes optiques il faut extraire complètement le phare.
Pour extraire le phare, procéder comme suit :
- braquer les roues complètement vers l'extérieur pour rendre la trappe G- visible, ouvrir celle-ci et dévisser le dispositif de fixation ;

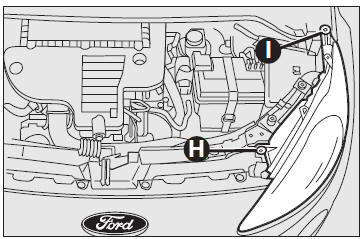

- ouvrir le capot du moteur et dévisser les vis de fixation H et I situées comme illustré ;
- déposer le phare.
INDICATEURS DE DIRECTION
Avant
Pour remplacer l'ampoule, procéder comme suit :
- tourner la douille dans le sens contraire des aiguilles d'une montre A- et l'extraire ;
- extraire l'ampoule B en la poussant légèrement et en la tournant dans le sens inverse des aiguilles d'une montre (blocage " à baïonnette ") puis la remplacer ;
- remonter la douille A en la tournant dans les sens des aiguilles d'une montre ; vérifier qu'elle est bien bloquée.
Latéraux
ATTENTION Prendre toutes les précautions nécessaires pour ne pas endommager la carrosserie lors de cette intervention (il est conseillé d'utiliser une carte en plastique suffisamment rigide et d'une épaisseur appropriée).
Pour remplacer l'ampoule, procéder comme suit :
- faire levier sur le transparent en commençant de la partie avant vers la partie arrière (1-a) ;
- puis faire levier dans la direction opposée en partant de l'arrière (2-b) et extraire le groupe B ;
- tourner la douille dans le sens inverse des aiguilles d'une montre, enlever l'ampoule insérée par pression et la remplacer ;
- remettre la douille dans le transparent, puis installer le groupe B en vérifiant
que le déclic de blocage du ressort de fixation se soit produit.
FEUX DE CROISEMENT/FEUX DE ROUTE
Pour remplacer l'ampoule, procéder comme suit :
- enlever le bouchon de protection en caoutchouc décrit précédemment ;
- appuyer sur le connecteur électrique central A- et extraire tout le groupe ;
- enlever l'ampoule B et la remplacer ;
- remonter la nouvelle ampoule, en faisant coïncider les silhouettes de la partie métallique avec les rainures prévues sur la parabole du phare ;
- raccrocher les agrafes de retenue de l'ampoule et rebrancher le connecteur électrique ;
- remonter le bouchon A en s'assurant qu'il soit correctement bloqué.
FEUX DE POSITION
Pour remplacer l'ampoule, procéder comme suit :
- enlever le bouchon de protection en caoutchouc décrit précédemment ;
- tourner la douille A- dans le sens contraire des aiguilles d'une montre et l'extraire ;
- extraire l'ampoule montée par pression et la remplacer ;
- remonter la douille A en la tournant dans les sens des aiguilles d'une montre et en s'assurant qu'elle est bien bloquée ;
- remettre en place le bouchon en caoutchouc.
FEUX ANTIBROUILLARD (le cas échéant)
ATTENTION pour le remplacement des feux antibrouillard, s'adresser au Réseau Après-vente Ford.
GROUPES OPTIQUES ARRIÈRE
Pour remplacer une ampoule, procéder comme suit :
- ouvrir le hayon de coffre à bagages
- dévisser les deux vis de fixation A- et extraire axialement le groupe optique, sans le tourner ;
- extraire la douille de son logement, après avoir dévissé les quatre vis de blocage B- ;
- extraire les ampoules en appuyant légèrement tout en tournant dans le sens contraire des aiguilles d'une montre.
La disposition des ampoules est la suivante :
C - Feux de position/Feux de stop (niveau supérieur) D - Indicateurs de direction E - Feux de position (niveau inférieur) F - Feu de recul (phare côté droit)/feu antibrouillard AR (phare côté gauche) - Feu de recul (phare côté gauche)/ feu antibrouillard AR (phare côté droit)
3ème FEU DE STOP
Pour remplacer une ampoule, procéder comme suit :
- dévisser les deux vis de fixation A ;
- extraire le groupe ;
- débrancher le connecteur électrique B ;
- dévisser les deux vis de fixation et ouvrir la douille ;
- extraire l'ampoule montée en faisant pression et la remplacer ;
- refermer la douille et revisser les deux vis de fixation ;
- visser les deux vis de fixation A.
FEUX DE PLAQUE
Pour remplacer les ampoules, procéder comme suit :
- agir sur le point indiqué par la flèche et enlever le transparent A ;
- extraire l'ampoule montée en faisant pression et la remplacer ;
- remonter le transparent.
