Volkswagen up!: Remplacement des ampoules dans le feu arrière

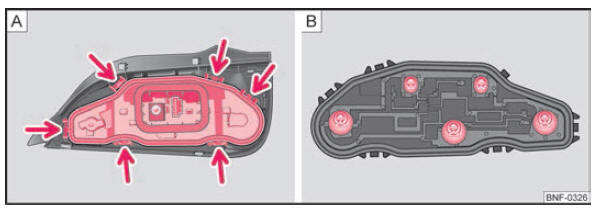

Fig. 124 Feu arrière : remplacement des ampoules
Remplacement des ampoules et remontage du feu arrière
- Déverrouillez la douille de l'ampoule au niveau des pattes de verrouillage (flèches) fig. 124 - A et retirez la douille de l'ampoule du feu arrière.
- Enfoncez l'ampoule défectueuse dans la douille, faites-la tourner en sens antihoraire jusqu'en butée et retirez-la fig. 124 - B.
- Insérez une nouvelle ampoule dans la douille et tournez l'ampoule en sens horaire jusqu'en butée.
- Insérez la douille de l'ampoule dans le feu arrière. Les pattes de verrouillage (flèches) doivent s'enclencher de façon audible.
- Insérez le feu arrière avec précaution dans l'ouverture de la carrosserie.
- D'une main, maintenez le feu arrière et, de l'autre main, vissez l'écrou en plastique 5 et serrez-le à fond fig. 123.
- Branchez le connecteur 2 fig. 123 sur la douille de l'ampoule et appuyez sur le verrouillage en direction du feu arrière.
- Rabattez le cache 1 dans sa position originale fig. 123, remontez la tablette du coffre à bagages et fermez le hayon.
- Rabattez le dossier de la banquette arrière vers l'arrière.
