Hyundai Grand i10 - Remplacement des phares, feux de position, clignotants et feux antibrouillard avant

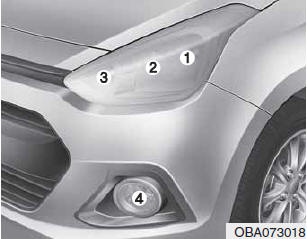

  1. Feux de route/de croisement
  2. Feux de position/stationnement
  3. Clignotant avant
  4. Feu antibrouillard avant (le cas échéant)

Hyundai Grand i10 - Remplacement des phares, feux de position, clignotants et feux antibrouillard avant

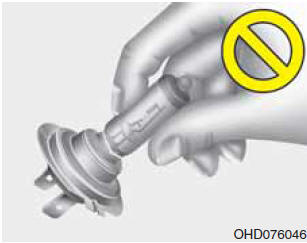

AVERTISSEMENT - Ampoules halogènes
  •  Les ampoules halogènes contiennent du gaz sous pression ; si elles sont brisées, des morceaux de verre seront projetés.
  •  Manipulez toujours les ampoules halogènes avec précaution et évitez les rayures et autres dégâts. Si les ampoules sont allumées, évitez tout contact avec des liquides. Ne touchez jamais le verre avec vos mains nues. Des résidus d'huile peuvent surchauffer l'ampoule et la faire éclater une fois allumée. Une ampoule doit être allumée uniquement lorsqu'elle est installée dans le bloc optique.
  • Si une ampoule est endommagée ou fêlée, remplacez-la immédiatement et mettez-la au rebut de façon appropriée.
  •  Portez des lunettes de protection lorsque vous remplacez une ampoule. Laissez refroidir l'ampoule avant de la manipuler.

REMARQUE Si le réglage des phares est nécessaire après le remplacement, contactez un concessionnaire HYUNDAI agréé.

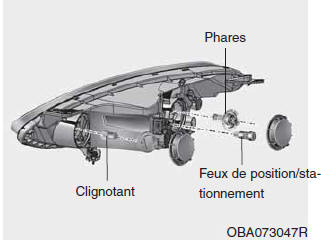

Feux de croisement/route

Hyundai Grand i10 - Feux de croisement/route


  1. Ouvrez le capot.
  2. Retirez le cache de l'ampoule du phare en le tournant dans le sens antihoraire.
  3. Débranchez le connecteur-douille de l'ampoule.
  4. Déclipsez l'agrafe de l'ampoule du phare en appuyant sur l'extrémité et en la poussant vers le haut.
  5. Ôtez l'ampoule du bloc du phare.
  6. Installez une nouvelle ampoule de phare et clipsez l'agrafe de l'ampoule du phare en alignant l'agrafe avec la rainure sur l'ampoule.
  7. Branchez le connecteur-douille de l'ampoule.
  8. Installez le cache de l'ampoule du phare en le tournant dans le sens horaire.

Clignotant

  1. Retirez le cache de l'ampoule du clignotant en le tournant dans le sens antihoraire.
  2.  Retirez la douille en la tournant dans le sens antihoraire, jusqu'à ce que ses pattes s'alignent sur les encoches.
  3. Insérez une nouvelle ampoule dans la douille en tournant jusqu'à ce qu'elle se mette en place.
  4. Installez la douille en alignant les pattes avec les encoches. Appuyez sur la douille et tournez-la dans le sens horaire.
  5.  Installez le cache de l'ampoule du clignotant en le tournant dans le sens horaire.

Feux de position/stationnement

  1. Retirez la douille du bloc en tirant dessus.
  2.  Retirez l'ampoule de la douille en tirant dessus.
  3. Insérez une nouvelle ampoule dans la douille.
  4. Installez la douille dans le bloc en poussant.

Remplacement de l'ampoule des feux antibrouillard avant

  1. Glissez votre main à l'arrière du parechocs avant.
  2. Débranchez le connecteur d'alimentation de la douille.
  3. Retirez la douille de son logement en la tournant dans le sens antihoraire, jusqu'à ce que ses pattes s'alignent sur les encoches.
  4. Installez la nouvelle douille dans le logement en alignant les pattes avec les encoches. Appuyez sur la douille et tournez-la dans le sens horaire.
  5. Branchez le connecteur d'alimentation sur la douille.
  6.  Réinstallez le capot inférieur du parechocs avant.
