Fiat 500: Combiné et instruments de bord - Connaissance du véhicule - Manuel du conducteur Fiat 500Fiat 500: Combiné et instruments de bord

La couleur de fond des instruments et leur type peuvent varier selon les versions.

Les témoins ne sont présents que sur les et
versions Diesel. ne sont présents que sur les
versions Diesel.

Le témoin les versions avec B.V. Dualogic (voir le supplément n'est présent que sur
les versions avec B.V. Dualogic (voir le supplément " Dualogic ").

Version du combiné de bord sur fond clair
Version du combiné de bord sur fond clair

  1. Tachymètre (indicateur de vitesse)
  2. Compte-tours
  3. Écran multifonction avec indicateur numérique de niveau de carburant et indicateur numérique de température du liquide de refroidissement du moteur.

Version du combiné de bord sur fond sombre
Version du combiné de bord sur fond sombre

  1. Tachymètre (indicateur de vitesse)
  2. Compte-tours
  3. Écran multifonction avec indicateur numérique de niveau de carburant et indicateur numérique de température du liquide de refroidissement du moteur.

TACHYMÈTRE (INDICATEUR DEVITESSE)

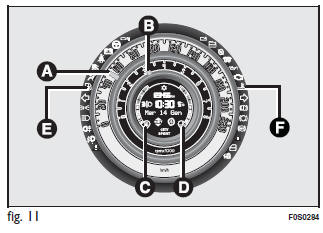

L'indicateur A fig. 11 signale la vitesse du véhicule (tachymètre).

COMPTE-TOURS

L'indicateur A fig. 11 signale le nombre de tours du moteur.

Indicateur numérique de niveau carburant

L'indicateur numérique C fig. 11 signale la quantité de carburant se trouvant dans le réservoir.

L'allumage du témoin E indique que le fig. 11
indique que le réservoir contient environ 5 litres de carburant.

Ne pas voyager avec le réservoir presque vide : le manque de carburant peut entraîner l'endommagement du catalyseur.

INDICATEUR DETEMPÉRATURE DU LIQUIDE


INDICATEUR DETEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR

L'indicateur numérique D fig. 11 signale la température du liquide de refroidissement du moteur et fournit des indications lorsque la température du liquide dépasse 50C environ.

Le premier trait de graduation reste toujours allumé et indique que le système fonctionne correctement.

L'allumage du témoin F même temps que fig. 11 (en
même temps que le message affiché sur l'écran multifonction) indique l'augmentation excessive de la température du liquide de refroidissement. Dans ce cas, couper le moteur et s'adresser au Réseau Après-vente Fiat.
