Fiat Panda: Groupe optique arrière
Pour remplacer une ampoule, procéder comme suit :
- dévisser les trois vis A-fig. 152 de leur siège correspondant, tirer délicatement vers soi tout le phare jusqu'au dégagement total des trois attaches de maintien (fixées par pression) et décrocher le connecteur ;

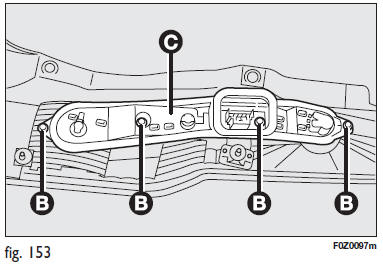

- dévisser les quatre vis B-fig. 153 de leur siège respectif et extraire le porte-lampe C ;
- extraire les lampes en appuyant légèrement tout en tournant dans le sens anti-horaire ;
- pour le remontage, suivre la même procédure dans le sens inverse.


Figure 154
D lampe de 12 V-21 W pour les feux de recul sur le groupe optique droit ;
- feux antibrouillard arrière sur le groupe optique gauche ;
- pour les versions avec volant à droite, feu de recul sur groupe optique gauche et feu antibrouillard arrière sur groupe optique droit ;
E ampoule de 12V-21W pour les indicateurs de direction ;
F ampoule bi-lumière de 12 V-21/5 W pour les feux d'arrêt et les feux de position ;
