Fiat 500: Groupes optiquesavant - Remplacement d'une ampoule extérieure - Situations d'urgence - Manuel du conducteur Fiat 500Fiat 500: Groupes optiquesavant

Les groupes optiques avant contiennent les ampoules des feux de position, de croisement, de route et des clignotants.

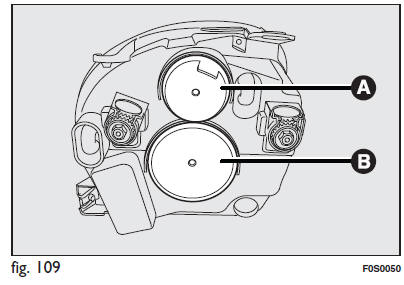

En intervenant depuis le compartiment moteur, enlever le bouchon en caoutchouc a fig. 109 Pour accéder aux ampoules des feux clignotants ; enlever le bouchon en caoutchouc b fig. 109 Pour accéder aux ampoules des feux de croisement.

Pour accéder aux ampoules des feux de position/diurnes

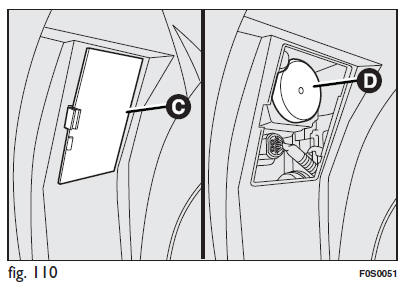

Pour accéder aux ampoules des feux de position/diurnes et de route, il faut d'abord braquer complètement les roues, puis ouvrir le volet de protection C fig. 110 logé sur le passage de roue au niveau des feux, puis enlever le bouchon en caoutchouc D fig. 110.

Feux clignotants


Remplacement d'une ampoule extérieure
Pour le type d'ampoule et sa puissance, se référer au paragraphe " remplacement d'une ampoule ". ...

Feux clignotants
Avant Pour remplacer l'ampoule, procéder comme suit : Enlever le bouchon de protection en caoutchouc, décrit précédemment ; tourner la douille A fig. 111 dans le s ...
