Smart Fortwo: Remplacement d'un fusible
- Avant de remplacer un fusible, mettez tous les consommateurs électriques à l'arrêt et coupez le contact.
- Décrochez la boîte à fusibles et rabattez-la vers le bas.
- À l'aide du tableau des fusibles (voir page 10-4), déterminez quel fusible appartient au consommateur électrique défectueux.
- Retirez le fusible correspondant.
- Remplacez le fusible défectueux, reconnaissable à la coupure du fil fusible, par un nouveau fusible de même ampérage (voir tableau des fusibles).
-
Rendez-vous au smart Center si un nouveau fusible grille peu de temps après avoir été remplacé.
- Raccrochez la boîte à fusibles.
-
Veillez à ce que le levier s'encliquète de nouveau.
Face avant de la boîte à fusibles
Face arrière de la boîte à fusibles

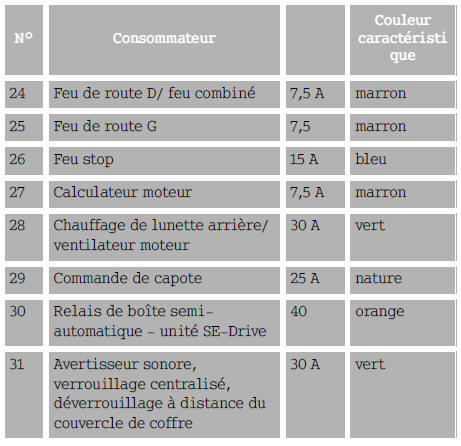

Affectation des fusibles
Un dispositif consommateur de courant ne fonctionne plus
Un fusible défectueux peut en être la
cause.
Tous les circuits électriques sont
protégés par des fusibles.
Important !
Ne réparer ou court-circuitez jam ...
