Chevrolet Spark: Remplacement des ampoules - Entretien du
véhicule - Manuel du conducteur Chevrolet SparkChevrolet Spark: Remplacement des ampoules

Pour connaître le type d'ampoule de rechange à utiliser, se reporter à la rubrique Ampoules de rechange à la .

Pour toute directive de remplacement d'ampoule qui ne figure pas dans cette rubrique, consulter votre concessionnaire.

Ampoules à halogène

Les ampoules halogènesAvertissement


Les ampoules halogènes contiennent un gaz pressurisé et peuvent éclater si elles tombent ou sont griffées. Des blessures pourraient en découler. Les consignes de l'emballage de l'ampoule doivent être lues et respectées.

Phares, clignotants avant et feux de stationnement

Feu de croisement/route


  1. Patte de fixation de connecteur
  2.  Déblocage de connecteur
  3.  Ampoule de phare

Pour remplacer une ampoule de phare :

  1.  Soulever le capot. Voir Capot à la .
  2.  Retirer l'onglet de retenue du connecteur (1).
  3.  Déconnecter le connecteur du faisceau de câbles de l'ampoule (3) en appuyant sur le verrou du connecteur (2) et en tirant vers l'arrière en ligne droite.
  4.  Enlever l'ampoule (3) de l'ensemble de projecteur en tournant dans le sens inverse des aiguilles d'une montre et en tirant vers l'arrière en ligne droite.
  5.  Installer la nouvelle ampoule dans l'ensemble de projecteur en la tournant dans le sens des aiguilles d'une montre.
  6.  Installer le connecteur du faisceau de câbles sur l'ampoule. S'assurer que le verrou du connecteur (2) se verrouille en place.
  7.  Poser la patte de retenue du connecteur (1).

Clignotants avant/feux de stationnement

Pour remplacer une ampoule de clignotant avant :

  1.  Soulever le capot. Voir Capot à la .


  1. Tourner la douille de l'ampoule dans le sens inverse des aiguilles d'une montre et la tirer pour l'extraire du boîtier de phare.
  2.  Extraire l'ampoule de la douille
  3. Poser la nouvelle ampoule dans la douille en la pressant vers l'intérieur.
  4.  Installer la douille dans le boîtier de phare en la tournant dans le sens des aiguilles d'une montre.

Phares antibrouillard

Pour remplacer l'ampoule de phare antibrouillard avant :

  1.  Localiser le phare antibrouillard, sous le carénage avant.
  2.  Débrancher le connecteur électrique de l'ensemble d'ampoule du phare antibrouillard.
  3. Retirer l'ampoule en la tournant dans le sens inverse des aiguilles d'une montre et en la tirant en ligne droite à l'extérieur de l'ensemble.
  4.  Installer la nouvelle ampoule en la tournant dans le sens des aiguilles d'une montre dans l'ensemble.
  5.  Inverser les opérations 1 à 3 pour la repose.

Feux arrière, clignotants, feux d'arrêt et feux de recul


  1. Feu d'arrêt/Feu rouge arrière
  2.  Clignotant/feu arrière
  3.  Feu de recul

Pour remplacer une ampoule de feu arrière, de clignotant, de feu d'arrêt ou de feu de recul :

  1.  Ouvrir le hayon. Se reporter à Hayon à la .

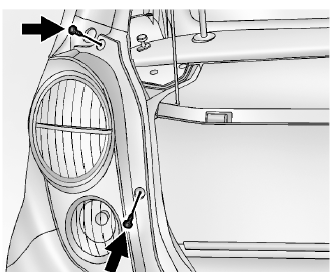

  1. Retirer les deux vis du bloc de feux.
  2.  Tourner la douille d'ampoule dans le sens antihoraire et retirer la douille.

Appuyer sur l'ampoule vers l'intérieur et la tourner dans le sens contraire des aiguilles d'une montre pour la retirer de la douille.

  1.  Enfoncer la nouvelle ampoule et la tourner dans le sens horaire pour la poser dans la douille.
  2.  Tourner la douille de l'ampoule dans le sens des aiguilles d'une montre pour la remettre en place.
  3.  Reposer l'ensemble de lampe et les deux vis.

Feu de la plaque d'immatriculation


  1. Vis de fixation
  2.  Ampoule de plaque d'immatriculation
  3. Douille d'ampoule

Pour remplacer une ampoule d'éclairage de plaque d'immatriculation :

  1.  Retirer les deux vis (1) de l'ensemble éclairage de plaque d'immatriculation.
  2.  Tourner et tirer vers le bas l'ensemble éclairage la plaque d'immatriculation.
  3.  Tourner la douille d'ampoule (3) dans le sens inverse des aiguilles d'une montre et la tirer pour l'extraire de l'ensemble de la lampe.
  4.  Extraire l'ampoule (2) de la douille en ligne droite.
  5.  Enfoncer la nouvelle ampoule dans la douille.
  6.  Installer la douille d'ampoule (3) en tournant dans le sens des aiguilles d'une montre dans l'ensemble éclairage de plaque d'immatriculation.
  7.  Replacer l'ensemble éclairage de plaque d'immatriculation en utilisant et serrant les deux vis.

Ampoules de rechange

Éclairage extérieur Numéro d'ampoule
Feux de recul 921
Clignotants avant/ feux de stationnement 7444NA
Feu de croisement/ route H13
Feu de la plaque d'immatriculation W5W LL
Clignotant arrière/ feux arrière 7443 LL
Feu d'arrêt/Feux arrière 7443 LL

Pour les ampoules de rechange non énumérées ici, contacter votre concessionnaire.
